Étudier la solution

Modèle de calcul de structure

Représenter le comportement mécanique, les charges et les appuis pour analyser les solutions étudiées.

Parlons de votre projet 0472 07 94 63

Maquette d’étude Neowise : variante de surélévation à trois niveaux.

Une mission définie

Ce que nous faisons.

Hypothèses de géométrie, de matériaux, d’appuis et de charges documentées
Modélisation et exploitation des résultats selon le périmètre

Ce que vous recevez.

Modèle analytique et résultats convenus

Un dossier Neowise · étude de surélévation

Un réseau de structure.
Plusieurs scénarios de calcul.

L’exemple porte sur un réseau de transfert à l’échelle du bâtiment : 18 lignes, 33 appuis et plusieurs arrangements de charges. Il correspond à la variante d’étude antérieure V09, avec deux étages ajoutés. Les vues, schémas et résultats ci-dessous proviennent tous de cette variante.

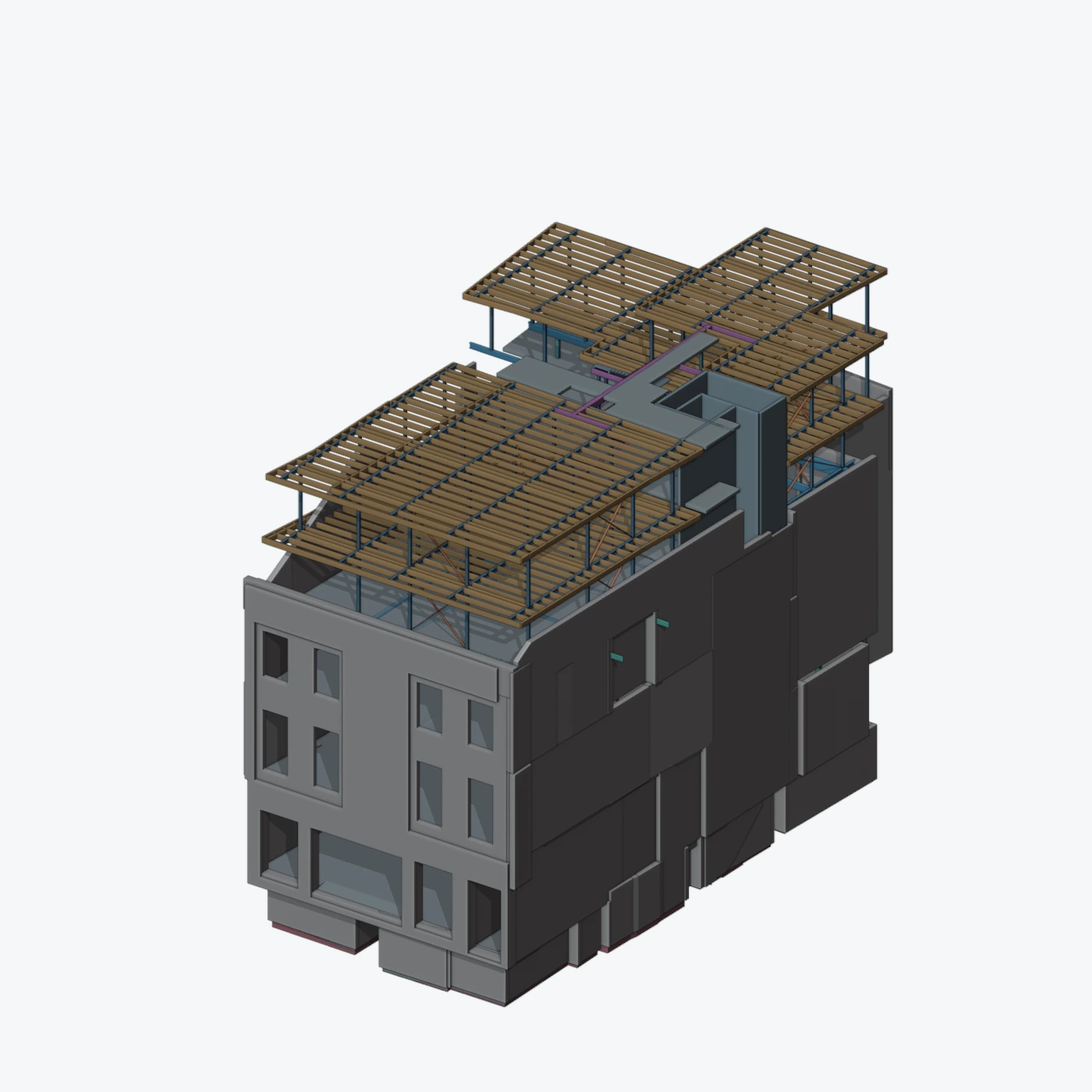

L’existant et la surélévation étudiée — Variante d’étude antérieure V09 : deux étages ajoutés. Une vue d’ensemble replace l’ossature dans le bâtiment existant. Elle est présentée ici avec les schémas et résultats de cette même variante.

Repérer le réseau de transfert — Vue du niveau de transfert : les poutres sont replacées par rapport aux murs, poteaux et vides du bâtiment. Leur capacité et celle des appuis nécessitent les vérifications prévues par l’étude.

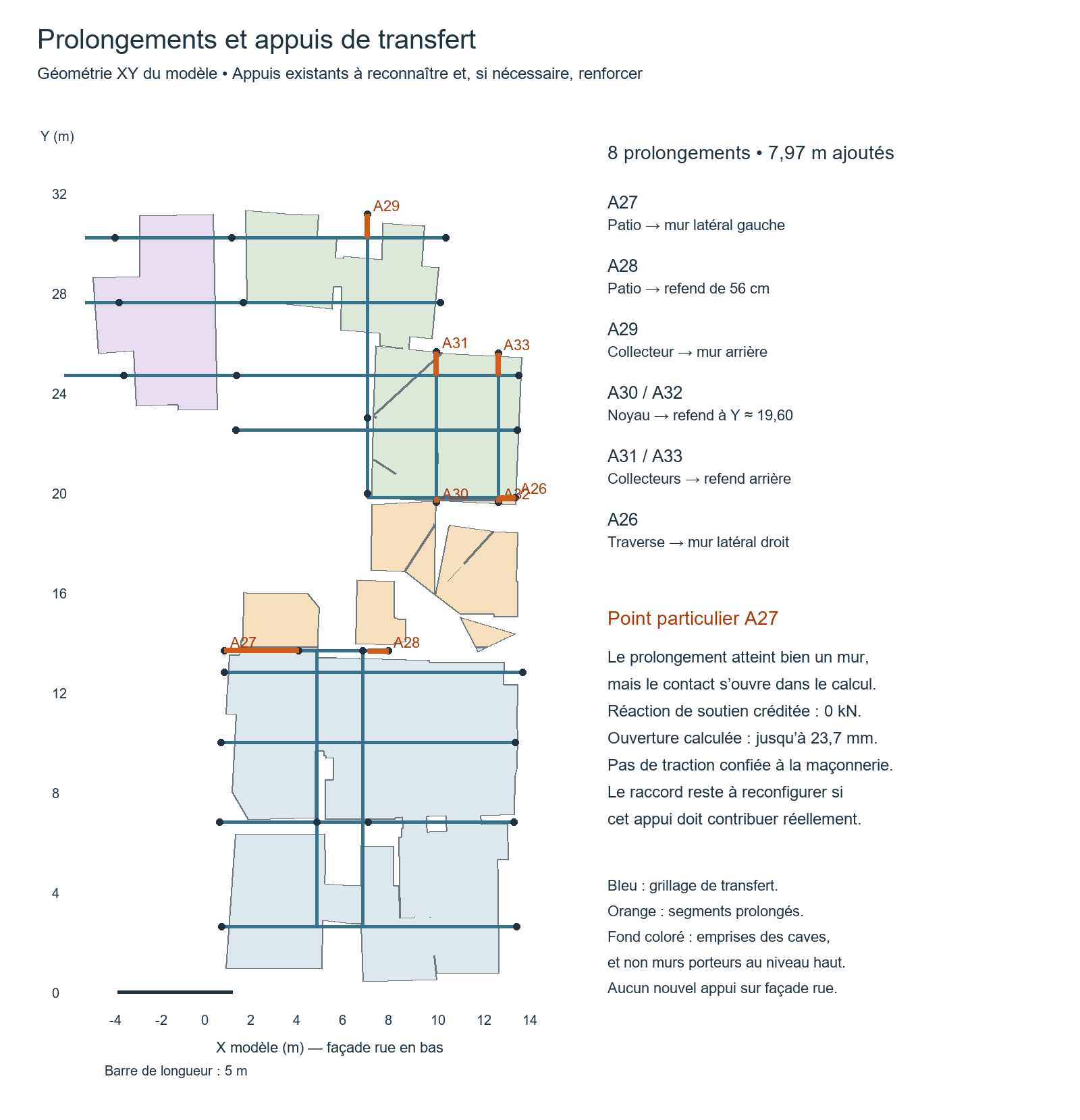

Définir les appuis du modèle — Schéma de la variante V09 : réseau de transfert, prolongements et points d’appui. Le cas A27 montre pourquoi toucher un mur dans la maquette ne suffit pas à lui attribuer une réaction de soutien.

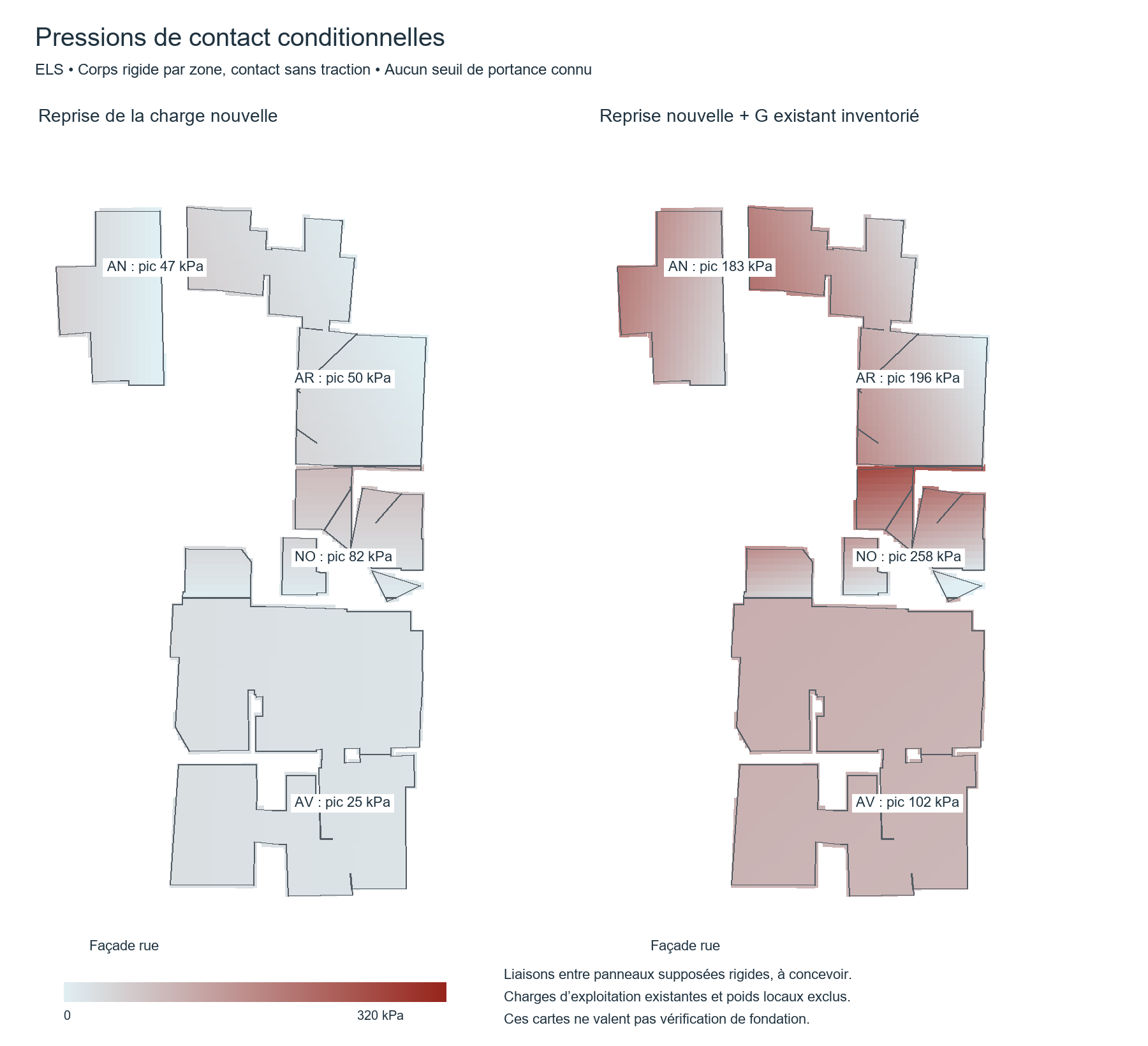

Comparer les hypothèses de reprise des charges — Résultats conditionnels du modèle simplifié de contact du radier, à l’état limite de service. Les deux cartes comparent la charge nouvelle seule et sa combinaison avec le poids existant inventorié. Elles ne démontrent pas la portance du sol.

Étude gravitaire conditionnelle. Les appuis, les matériaux existants et les fondations restent à reconnaître et à justifier. Cet exemple ne vaut pas validation de la stabilité globale du bâtiment.

Ce que l’analyse doit rendre clair

Des hypothèses aux décisions.

Représenter

Identifier les éléments porteurs, les sections, les matériaux et les chemins de reprise des charges.

Solliciter

Définir les charges, leurs arrangements et les conditions de soutien retenues.

Comparer

Lire les efforts, les déplacements et les réactions ; tester la sensibilité aux hypothèses d’appui.

Documenter

Expliquer les résultats et les points à reconnaître avant de retenir une solution.

La maquette décrit les volumes. Les schémas et résultats de calcul explicitent les hypothèses mécaniques ajoutées pour l’étude.

Voir la maquette d’une variante ultérieure à trois étages

Diagnostic · Calculs · Travaux

Et après cette mission ?

La solution étudiée sert à définir les interventions à réaliser. Les documents nécessaires à l’exécution, les fournitures, les travaux provisoires et les finitions sont précisés dans la suite de la mission.

Renowise réalise les études, puis signe le devis des travaux convenus et en assure l’exécution avec ses équipes ou sous-traitants. Les études et les travaux sont définis et chiffrés séparément.

Nous expliquer votre besoin

Documents Neowise

Des exemples à consulter.

Des rapports et des notes issus de missions réelles. Les hypothèses et les résultats restent propres à chaque ouvrage.

31 pages · V09

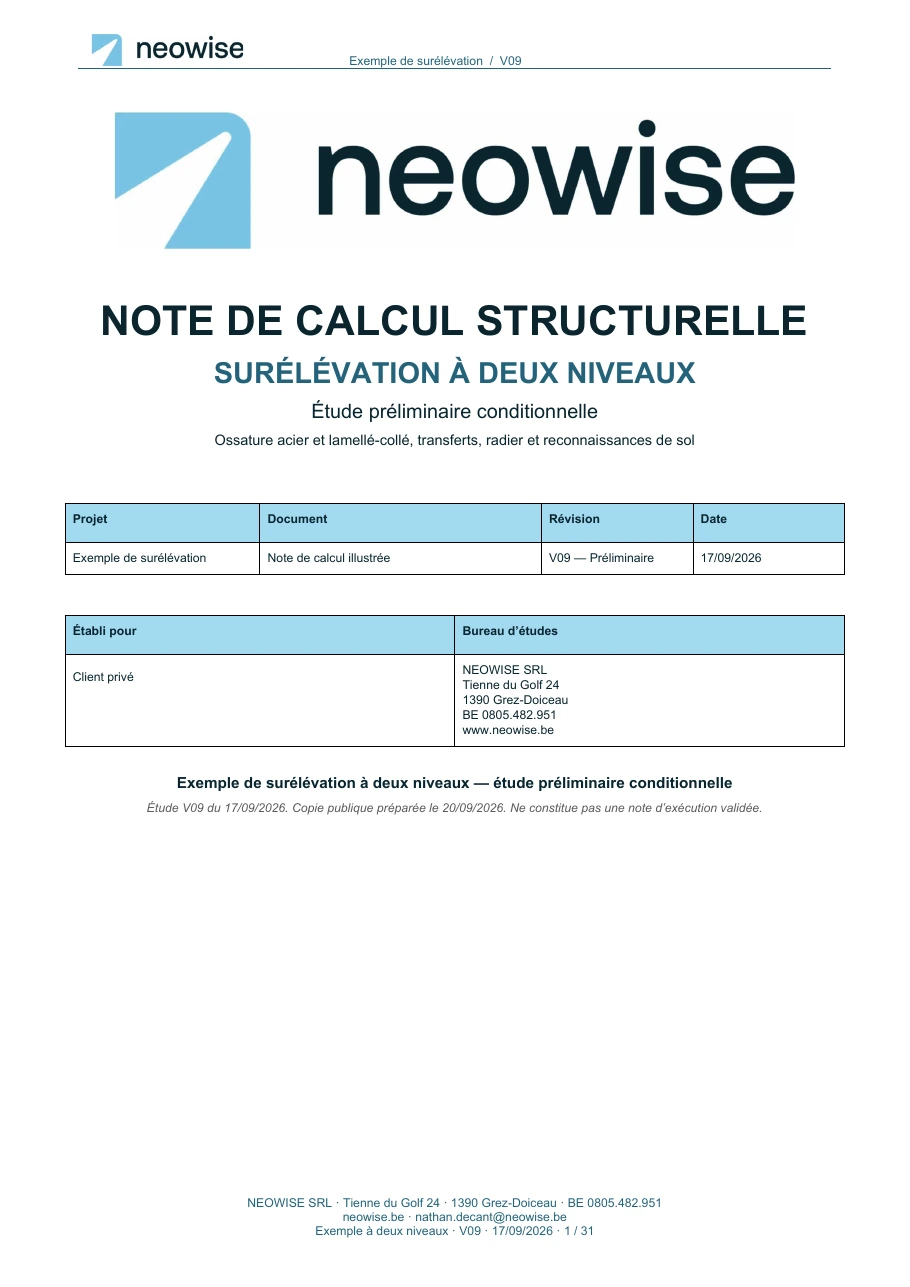

Note de calcul — surélévation à deux niveaux
